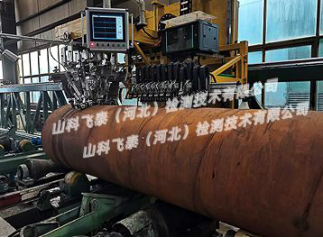

一、設備概況


螺旋焊管項目工程的需要，我單位與山東省科學院激光研究所共同為項目配套制造一套鋼管超聲探傷設備，該設備是我單位研制生產系列自動探傷設備的一種，將用于螺旋焊管焊縫及全管體的缺陷檢測。

該設備探傷采用在線檢測。通過直線滑軌及探頭跟蹤系統使檢測探頭與鋼管上部焊縫形成直線相對移動，完成對鋼管的焊縫及全管體探傷。

二、設備參數：

1、檢查缺陷的種類：虛焊、未焊透、內外穿透傷、折疊、夾雜、裂縫、裂紋、凹坑等表面、近表面缺陷等

2、探傷速度：0—8m/分鐘

3、頻率：64 Hz--4MHz;超聲0.5 MHz --10MHz

4、頭尾盲區：200mm

5、誤報率：≤2%

6、漏檢率：≤0%

7、探傷鋼管直徑：φ300～φ2500mm

8、壁厚：8--16 mm

9、板寬：≤1.1m

10、彎曲度：≤1.5/1000mm

11、檢測靈敏度：NB/T47013-2015.3

12、探傷設備綜合性能指標：NB/T47013-2015.3

13、檢出缺陷后處理：即時給出聲光報警信號

        利用多通道數字探傷儀在高速計算機的支持下，實現自動檢測缺陷，自動評估缺陷，顯示并記錄（缺陷）回波幅值、存儲和打印檢測數據、按用戶要求格式自動生成檢測報告。系統還具備儀器先進、自動化程度高、檢測速度快、抗干擾能力強、判斷準確等諸多優點，整體技術處于國內先進水平。

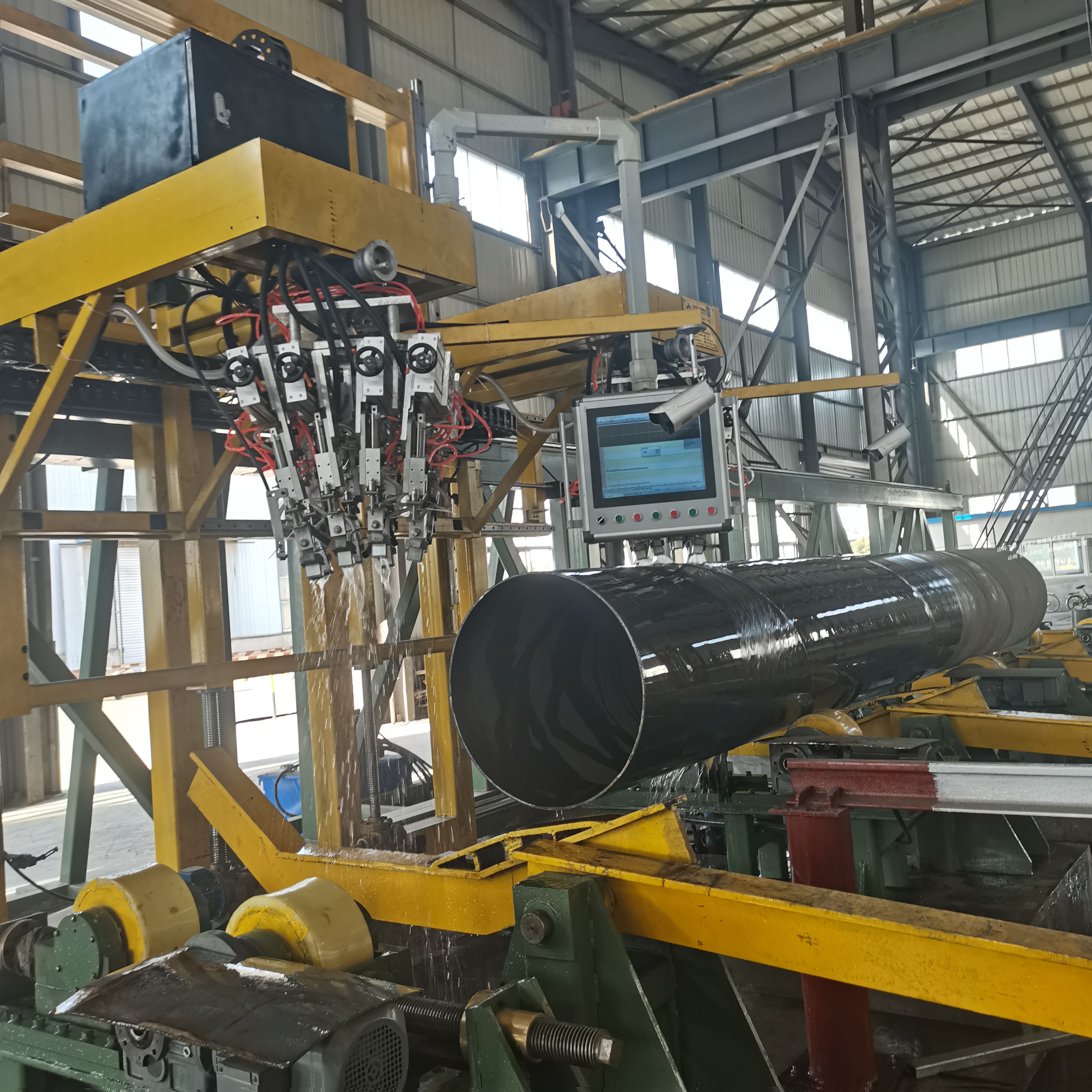

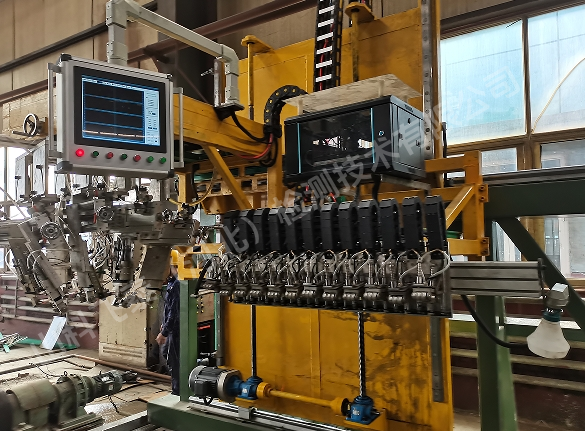

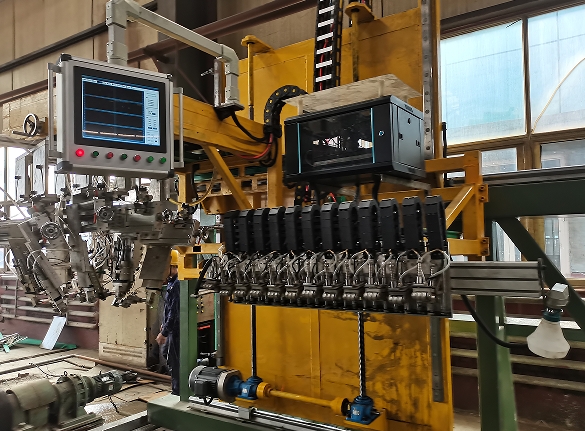

超聲聯合探傷設備的組成：

1、檢測操作平臺

2、探頭系統升降裝置

3、探頭跟蹤裝置

4、焊縫跟蹤系統

5、電控系統

6、數字8通道超聲探傷儀器

7、氣路系統及打標裝置

8、水循環系統
